Gips-kartonske ploče otporne na vodu i vlagu – sigurno rešenje za mokre i vlažne prostore

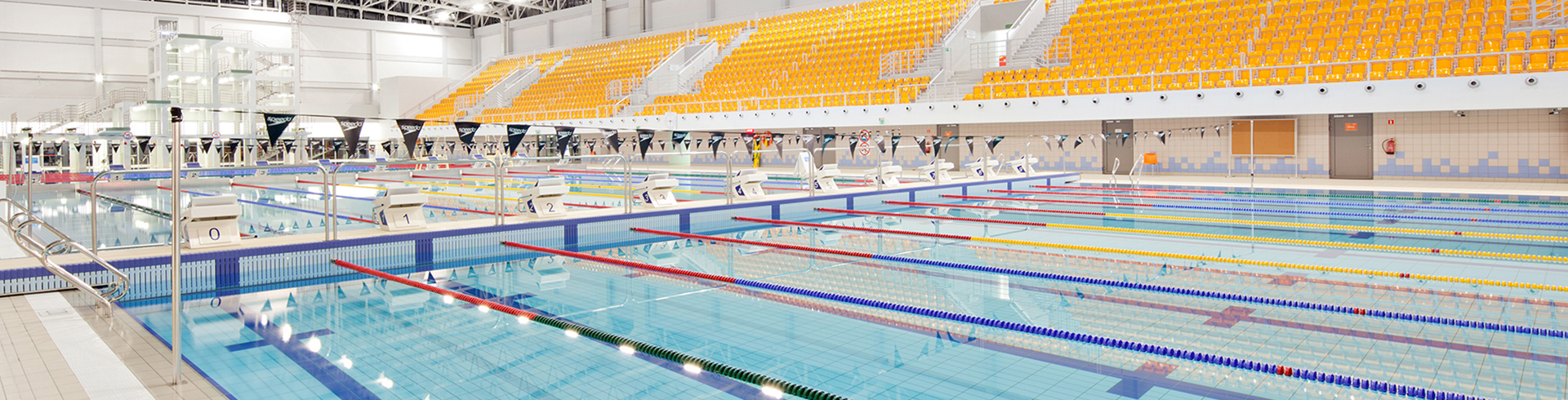

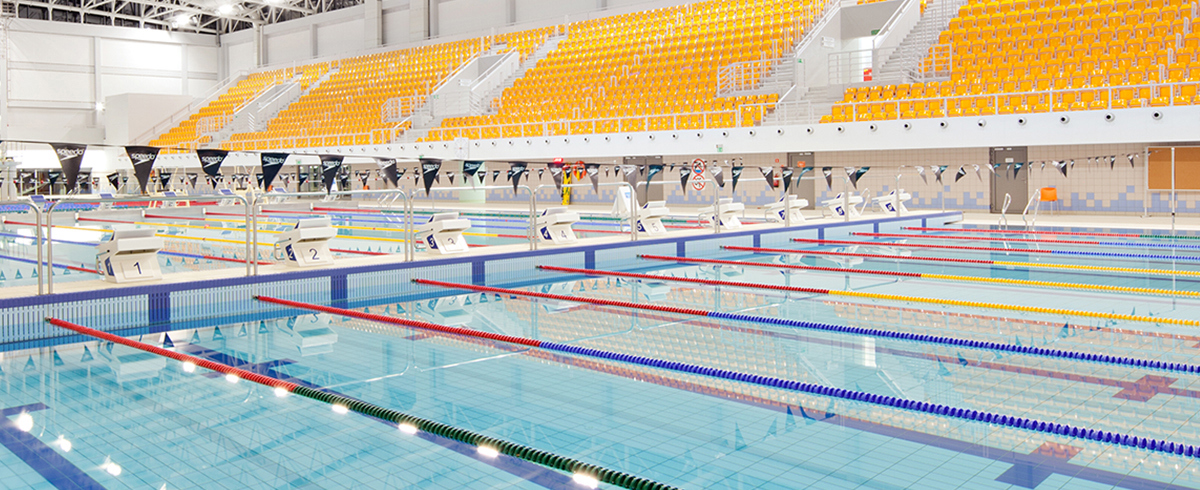

Vodootporne ploče primijenjene u dvorani s bazenom

Gips-kartonske ploče otporne na vodu i vlagu (takođe poznate pod nazivom ‚‚zelene ploče'') doprinose zaštiti mokrih i vlažnih prostora zahvaljujući svom specijalnom hemijskom sastavu. Mogu se ugrađivati u različitim tipovima prostorija, u zavisnosti od potrebnog nivoa vodootpornosti - od kuhinja, preko kupatila, pa sve do bazena.

Gips-kartonske ploče otporne na vlagu

Gips-kartonske ploče otporne na vlagu su one koje nisu osetljive na prisustvo vlage u vazduhu.

Ovaj tip vlage zavisi od količine vodene pare, koja varira u zavisnosti od temperature vazduha. Vlažni uslovi se uobičajeno predstavljaju temperaturom i relativnom vlažnošću (na primer 23° C i 90% RV).

Gips-kartonske ploče otporne na vodu

Vodootporne gips-kartonske ploče su one koje nisu osetljive na prisustvo vode u tečnom stanju u svom okruženju.

Takva izloženost tekućoj vodi može biti slučajna (curenje u vodovodu i cevima, poplava u kupatilu, klimatske poplave itd.). Stepen otpornosti na vodu zavisi od strukture same ploče i od stepena izloženosti vodi (količina vode, dužina trajanja izloženosti itd.). Za spoljašne obloge, izloženost uticaju vode povezana je sa direktnom izloženošću kiši tokom faze izgradnje građevinskog objekta.

Zašto su vodootporne gips-kartonske ploče bolje od standardnih gips-kartonskih ploča?

Gips-kartonske ploče otporne na vlagu i vodu proizvode se prema formuli sa hidrofobnim aditivima koji značajno usporavaju apsorpciju vode u jezgro ploče i zbog toga ona zadržava potrebna fizička svojstva u ekstremnim uslovima.

Na standardnoj gips-kartonskoj ploči, pore u jezgru mogu se brzo napuniti vodom kada se nađu u uslovima vlage.

Slika predstavlja testiranje osobina vodootpornih gips-kartonskih ploča

Tipičan primer je nivo primljene vode tokom 2 sata testa potapanja. Za standardne gips-kartonske ploče, količina upijene vode iznosi oko 35%, što znači da su pore gotovo potpuno napunjene vodom, a vezivni materijal između papirnih obloga i jezgra može biti potpuno uništen.

Za vlagootporne „zelene ploče“, upijanje vode je manje od 10% za tip H2, a ispod 5% za tip H1 (prema standardu EN 520).

Najbolje performanse postižu se kod Siniat Aquaboard (WAB) gips-kartonskih ploča: manje od 2%. Zahvaljujući formulaciji jezgra i specifičnim oblogama, vezivni materijal između obloga i jezgra vrlo je otporan na proces naizmeničnog potapanja i sušenja.

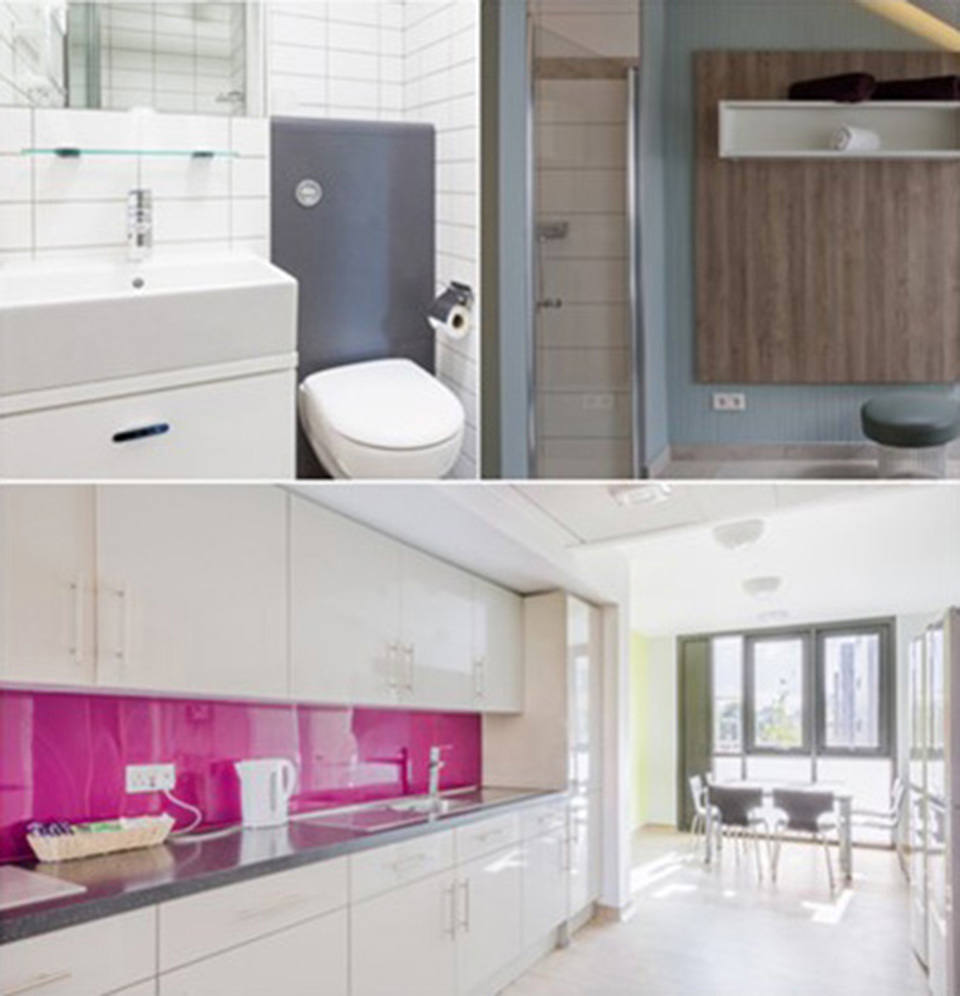

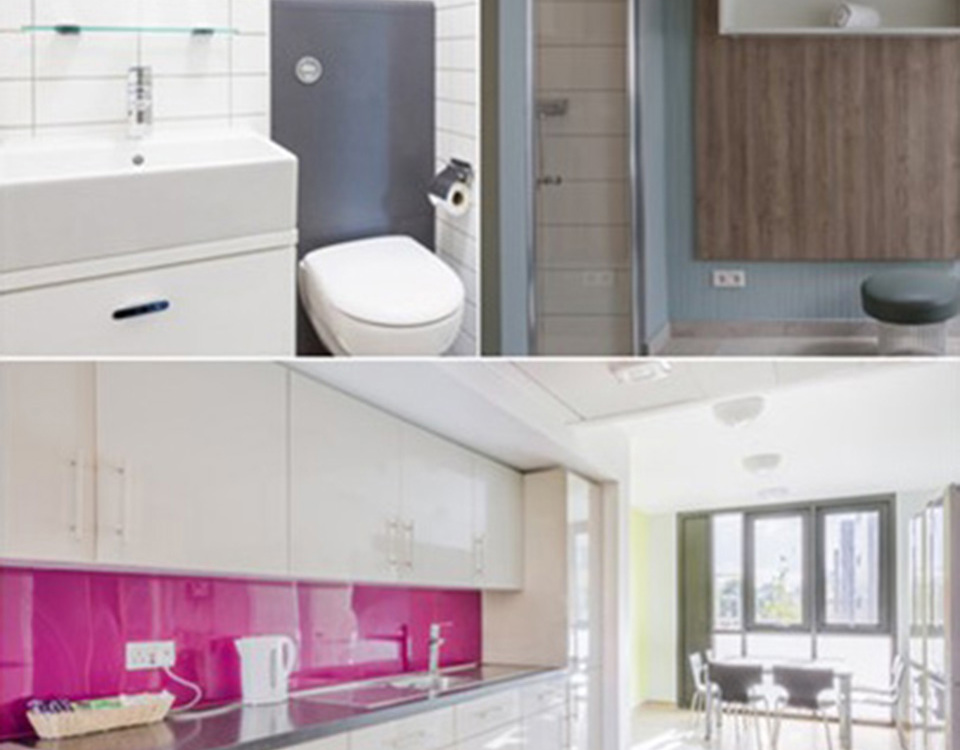

Upotreba Siniat gips kartonskih ploča u kupatilu, kuhinji i dnevnoj sobi

Primena gips-kartonskih ploča otpornih na vlagu

Ploče otporne na vlagu uglavnom su namenjene za unutrašnje prostorije klasifikovane kao vlažne i poluvlažne. Klasifikacija vlažnosti u prostorijama zavisi od propisa svake pojedinačne države. Principi klasa prostorija zasnivaju se na nivou vlage u vazduhu (% RV), vremenu izlaganja tekućoj vodi i načinima čišćenja. Ploče otporne na vlagu napravljene su za individualne vlažne prostorije, poput kupatila, kuhinja, podruma. Takođe se mogu koristiti u kolektivnim vlažnim prostorima, ali sa dodatnom zaštitom (prajmer nanesen na ploče pre postavljanja pločica).

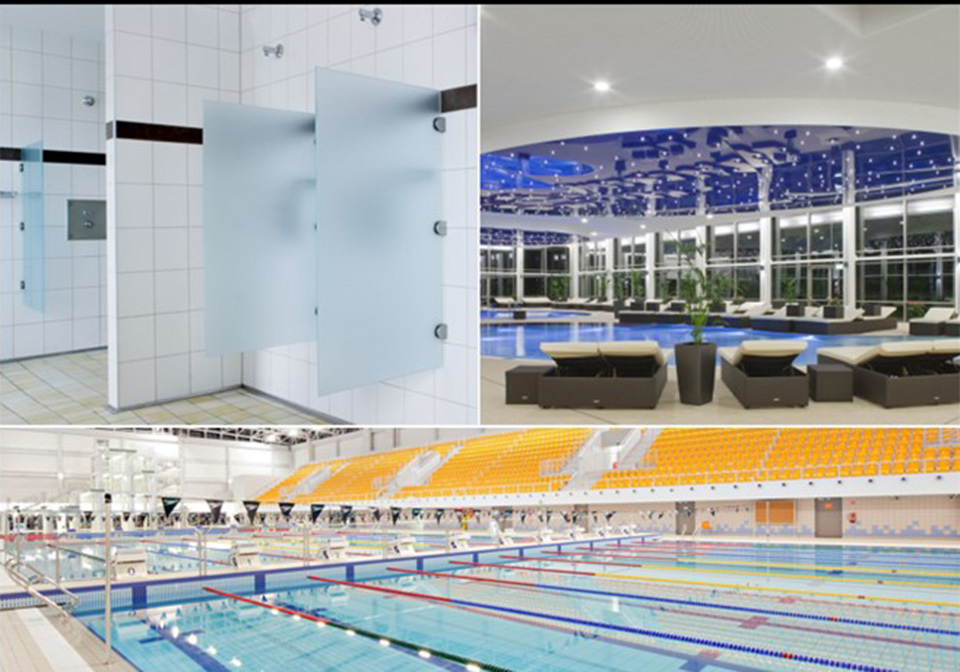

Slika prikazuje korištenje vodootpornih gips- kartonskih ploče za izgradnju bazena i sportske hale

Primena ploča otpornih na vodu

Ploče otporne na vodu mogu se koristiti za unutrašnje i za spoljašnje prostorije.

Njihova primena je u kolektivnim vlažnim prostorijama (obavezno po nekim propisima) zbog trajno visokog nivoa vlage (≥ 85% RV) i intenzivnog izlaganja tekućoj vodi: kvašenje vodom > 3 sata dnevno, čišćenje sistemima visokog pritiska u kolektivnim kuhinjama, tuševi u školama i na bazenima, itd.

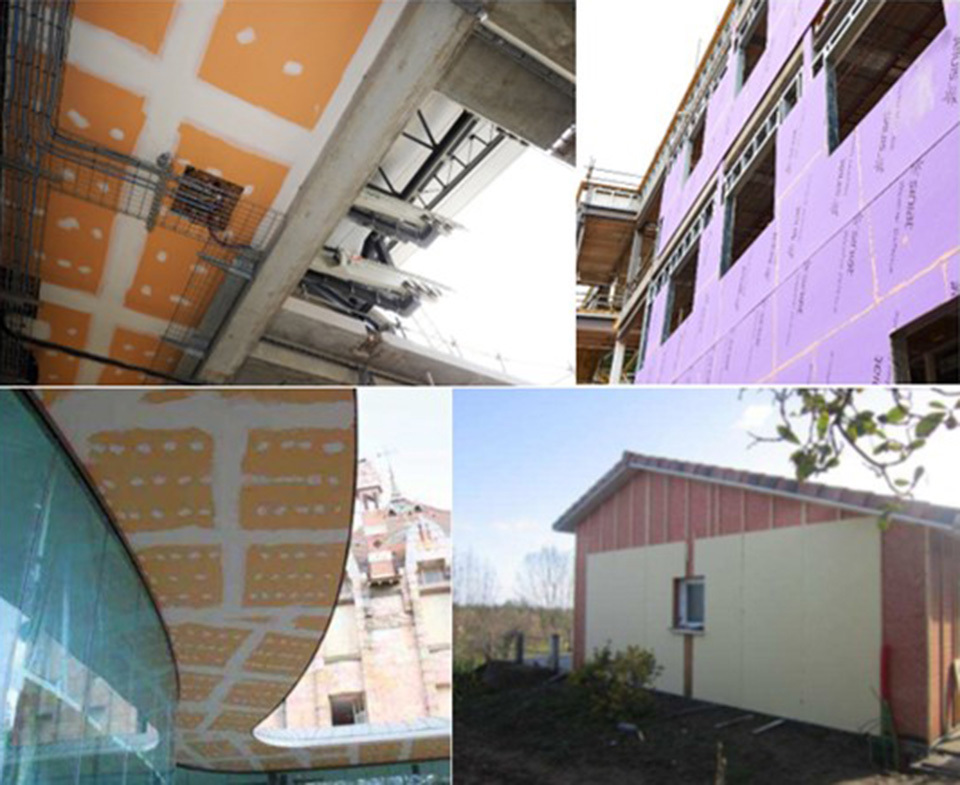

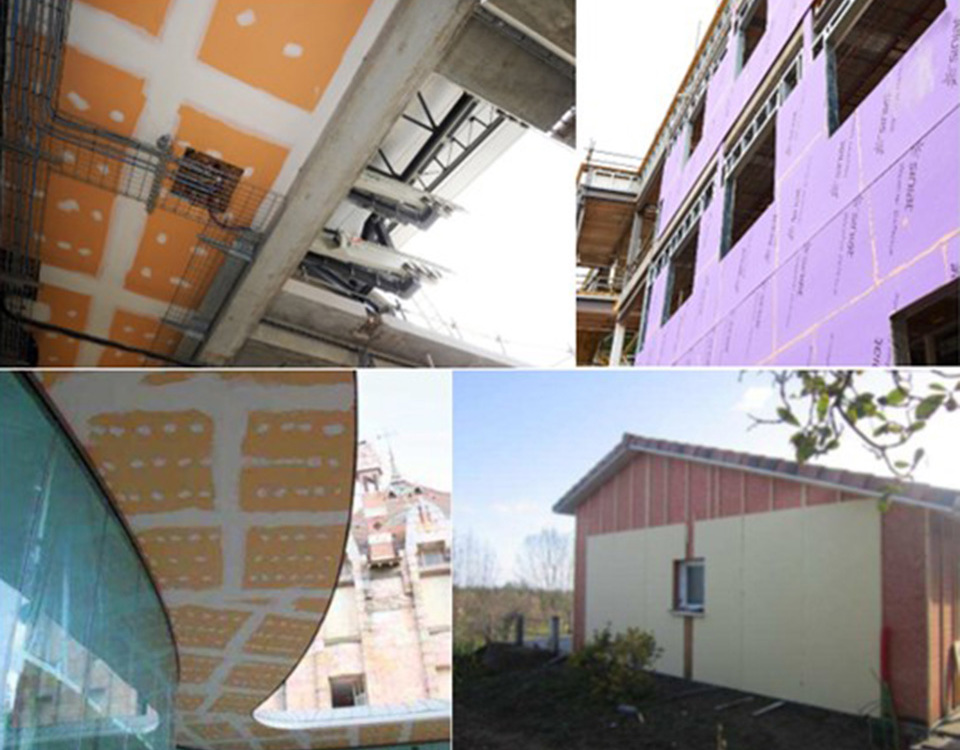

Slika prikazuje primenu gips - kartonskih ploča na spoljašnjim zidovima različitih gradjevina

Ploče otporne na vodu se primenjuju i spolja, kao spoljne opšivke i obloge zidova. Kada se koriste kao spoljna obloga, ploče su izložene velikim promenama vlage, snegu i kiši. Ploče se završno obrađuju bojama za spoljašnju upotrebu, što pruža dodatnu otpornost i duži vek trajanja građevinskog objekta.

Zahtevi koji se postavljaju spoljnim zidnim oblogama je najteži, jer ploče ostaju nezaštićene od atmosferskih uticaja tokom faze izgradnje objekta ( i do 12 meseci). Tokom ovog vremenskog perioda, ploče mogu biti izložene kombinovanom uticaju kiše, vetra, sunca ili snega (u zavisnosti od godišnjeg doba). Kada objekat bude završen, ploče zidnih obloga se tada pokrivaju nekim od brojnih fasadnih sistema: spoljni kontaktni sistem toplotne izolacije (ETICS - external thermal insulation composite system), oblogama od opeke i sl. Iako je ploča završno zaštićena nekim zaštitnim sistemom, ona je i dalje izložena ekstemnim promenama temperature i vlažnosti. U slučaju oblaganja ploče otvorenim spojevima, one i dalje mogu biti izložene uticaju kiše.

Tipovi gipsanih ploča u zavisnosti od otpornosti na vodu

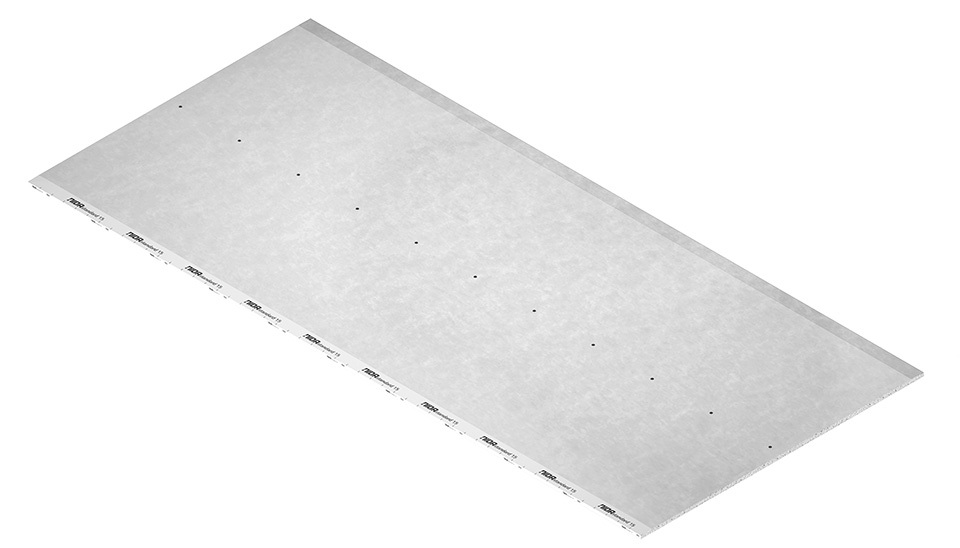

Slika prikazuje standardne gipsane ploče

1. Standardne gipsane ploče

Standardne ploče se koriste u stambenim i poslovnim objektima, u suvim prostorijama i prostorijama sa malom vlažnosti.

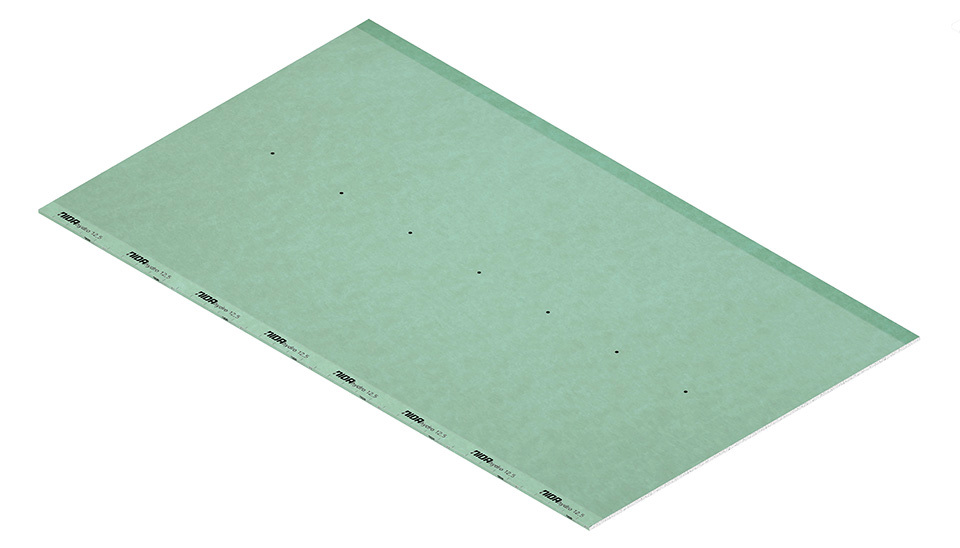

Vlagootporna gipskartonska „zelena ploča“ tip H2 ili H3 NIDA Hydro 9,5 mm

2. Hydro “zelene ploče” tip H1

Hydro “zelene ploče” tip H1 imaju široku primenu u unutrašnjim prostorima u segmentu stambenih objekata za prostorije sa srednjim i višim nivoom vlažnosti. Pored toga, mogu se koristiti u javnim objektima (viši i visok nivo vlažnosti) uz upotrebu određene dodatne zaštite.

Najpopularnije zelene ploče su: SINIAT NIDA Hydro.

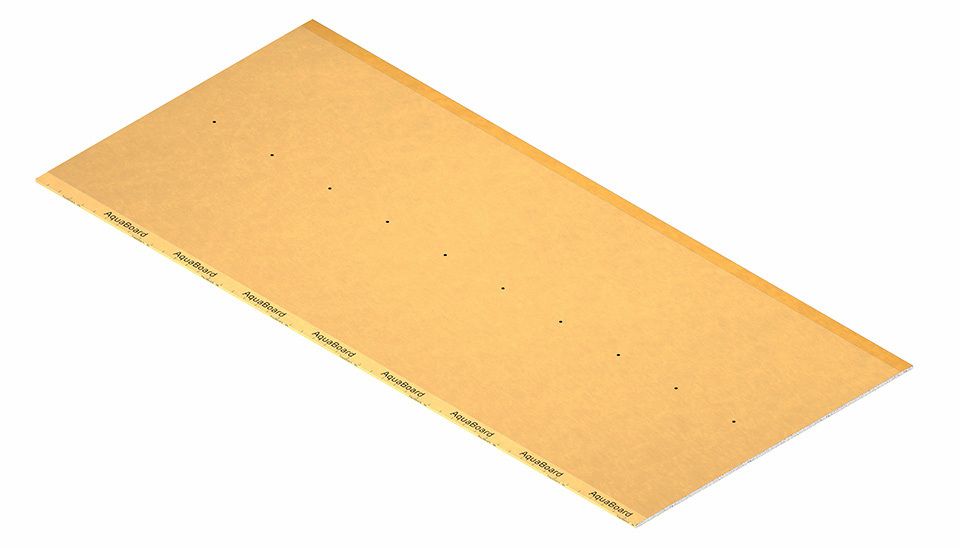

Slika prikazuje WAB gips- kartonske ploče

3. WAB (Wet Area Board) gips-kartonske ploče

WAB (Wet Area Board) ploče su namenjene (ili čak obavezne prema propisima pojedinih država) za prostorije sa visokim nivoom vlažnošću. Izuzev u slučajevima kada je u pitanju veoma mokra prostorija, ne postoji potreba za nanošenjem prajmera pre postavljanja pločica, što skraćuje vreme radova na njihovom postavljanju.

WAB ploče imaju više funkcija (povećanu otpornost prema požaru – tip F, povećana akustička svojstva, povećanu mehaničku čvrstinu, otpornos na buđ i pojavu plesni) i time olakšavaju projektovanje sistema pregradnih zidova i plafona u poslovnim i javnim objektima.

Najpopularnije WAB ploče su: SINIAT Aquaboard.

Propisi

Primena u unutrašnjim prostorijama – rešenja moraju biti u skladu važećim propisima i klasifikacijom.

KLASA EA EB EB+p EB+c EC
Izloženost vlazi i vodi slaba srednja viša visoka veoma visoka
STAMBENI OBJEKTI
kuhinja, toalet
kupatilo
podrum bez grejanja, garaža
kupatilo sa hidromasažnim mlaznicama
unutrašnji privatni bazen
JAVNI OBJEKTI
javne kupaonice s hidromasažnim mlazom
pojedinačni tuševi za zajedničku uporabu
zajednički tuševi (stadion, teretana)
zajedničke svlačionice
zajedničke praonice
zajedničke praonice s visokotlačnim čišćenjem
neindustrijske zajedničke kuhinje
INDUSTRIJSKI OBJEKTI
zajednički tuševi
industrijske praonice
VRSTA PLOČE standardne ploče hidro ploče hidro ploče + dodatna zaštita, vodootporna ploče vodootporne ploče

Upotreba u spoljašnjim uslovima - ne postoje posebni propisi, međutim neki uslovi mogu biti zahtevani nacionalnim tehničkim odobrenjem i sertifikatima ili evropskim tehničkim odobrenjem (ETA - European Technical Approval) na osnovu ETAG (uputstva za ocenu, tj. ETAG004 za ETICS).

U zavisnosti od tipa projekta moraju se uzeti u obzir sledeći parametari.

Primena u unutrašnjem prostoru:

  • u slučaju da postoji nacionalna klasifikacija vlažnih prostorija - pridržavajte se propisa i u skladu s tim primeniti rešenja sa Hydro i Aquaboard pločama
  • u slučaju da ne postoji nacionalna klasifikacija vlažnih prostorija - arhitekte i projektanti treba da procene stepen izloženosti i to: nivo vlage, trajanje izloženosti tekućoj vodi, tip čišćenja (sistem za čišćenje pod visokim pritiskom ili drugi) i provetravanje.
    • ako je relativna vlažnost > 85% ili ako postoji rizik od stvaranja buđi/pojave plesni ili ako se intenzivno koristi voda - treba odabrati Aquaboard ploče
    • kod ostalih nižih stepena izloženosti - treba odabrati bilo koju od vodo i vlagotpornih ploča.

Primenu na otvorenom prostoru uskladiti sa nacionalnim propisima:

  • Spoljašnja opšivanja: treba odabrati Aquaboard ploče.
  • Obloga koja se naknadno malteriše: treba odabrati Aquaboard uz proveru tipa fasadnog maltera
  • Obloge fasadnih zidova: treba odabrati kompozitne i višeslojne zidove uz proveru tipa fasadnog sistema

ČESTO POSTAVLJANA PITANJA

U daljem tekstu ćete pronaći odgovore na često postavljana pitanja u nekoliko zemalja.

Mogu li da koristim za prvi sloj običnu gips-kartonsku ploču, a kao drugi sloj specijalnu ploču otpornu na vlagu (Hydro ili Aquaboard)?

U slučaju dvoslojnih pregradnih zidova, preporučuju se sledeće kombinacije:

  • Delimično vlažne prostorije: 1. sloj = standardna ploča + 2. sloj (spoljni sloj) = Hydro “zelene ploče”
  • Vlažne prostorije: dvoslojna Hydro ploča tip H1 sa prajmerom na drugom sloju ili kao prvi sloj Hydro ploča tip H1 a kao drugi sloj Aquaboard ploča ili dvoslojne Aquaboard ploče
  • Veoma vlažne prostorije: dvoslojne Aquaboard ploče

Da li mi je potrebna posebna ispuna spojeva za Aquaboard ploče?

Aquaboard ispuna za spojeve gips-kartonskih ploča je obavezna na Aquaboard pločama iz dva razloga:

  • Aquaboard ispuna za spojeve obezbeđuje kontinuitet hidrofobnih performansi sistema
  • Uobičajena ispuna spojeva primenjena na Aquaboard pločama nije dovoljno dobra. Neophodna je kompatibilnost između ispune spojeva i Aquaboard ploča, jer su WAB obloge hidrofobne.

Koja je maksimalna težina keramičkih pločica prilikom montaže na gips-kartonsku ploču, a da ne dođe do odvajanja papira?

Ako ne postoje propisi, mogu se primeniti sledeća pravila. Težina keramičkih pločica je ograničena na 35 kg/m2 u slučaju Hydro “zelenih” ploča, a maksimalno 50 kg/m2 u slučaju Aquaboard ploča. U slučaju težine veće od 50 kg/m2 neophodno je: proveriti nosivost pregradnog zida, odabrati lepak za pločice sa povećanom adhezijom, naneti lepak na pločicu i na gips-kartonske ploče (princip dvostrukog lepljenja).

Kako odabrati tip profila i dodatnog pribora za sisteme sa gips-kartonskim pločama otpornim na vlagu i vodu?

U Evropi ne postoji jedinstveni pristup u pogledu izbora profila i dodatnog pribora za vlažne prostore. Prema SINIAT Centru za inovacije i tehnologiju u Avinjonu (Francuska), metalni profili i dodatni pribor moraju imati povećanu otpornost na koroziju.

  • Aquaboard WAB vijci su dodatno zaštićeni kako bi se postiglo 500 sati otpornosti na testu (prema EN 60068-2).
  • Metalni profili moraju imati deblji sloja cinka.

Klasa profila Z 275 se primenjuje u Francuskoj za vlažne prostore prema tehničkim odobrenjima CSTB. Klasa AZ (alu-cink zaštita) se koristi u Italiji. U slučaju agresivne sredine, neophodna je C4: plafoni u bazenima, spoljni plafoni u primorju ili industrijskim zonama.

Koje gips-kartonske ploče otporne na vodu treba primeniti u bazenima?

Svi sistemi (pregradni zidovi, obloge i plafoni) mogu se izvesti sa Aquaboard pločama. Upozorenje: „u bazenima“ ne znači korito bazena!

Koju gips-kartonsku ploču treba koristiti u svlačionicama i hodnicima zgrada bazena?

Isto kao u prethodnom tekstu.

Da li gips-kartonske ploče otporne na vodu gube svoje performanse prilikom perforacije?

Hidrofobne performanse Pregybel WAB ostaju na istom nivou. Gubitak mehaničke čvrstoće otprilike je proporcionalan stepenu perforacija. Da bi se sprečilo ugibanje, razmak CD profila je max 500 mm a poželjno je max 400 mm. Pošto će vodena para prolaziti kroz perforacije, relativna vlažnost unutar spuštenog plafona biće slična onoj ispod plafona. Zbog toga je važno pravilno odabrati metalne profile i pribor za kačenje: neophodna je klasa C4 u bazenima. Zbog toga je akustični filc zalepljen na unutrašnjoj strani ploča otporan na buđ i pojavu plesni.

Da li su gips-kartonske ploče otporne na vodu istovremeno otporne i na požar?

Da, NIDA Hydroflam ploče su istovremeno otporne na vlagu, vodu i požar.

POMOĆ ZA VAŠ PROJEKAT

Obratite se našoj tehničkoj službi za savet koji tip sistema gips-kartonske ploče se mora koristiti da bi se obezbedila usklađenost sa lokalnim propisima koji se odnose na vlažne prostorije.

Molimo Vas da kontaktirate našu tehničku službu za izbor odgovarajućih sistemskih rešenja kojima se ispunjavaju uslovi svakog pojedinačnog projekta.

Naši tehnički stručnjaci će Vam dati savete koji tip gips-kartonskih ploča i sistema se mora koristiti da bi se obezbedila usklađenost sa lokalnim propisima vezano za vlažne prostorije.
